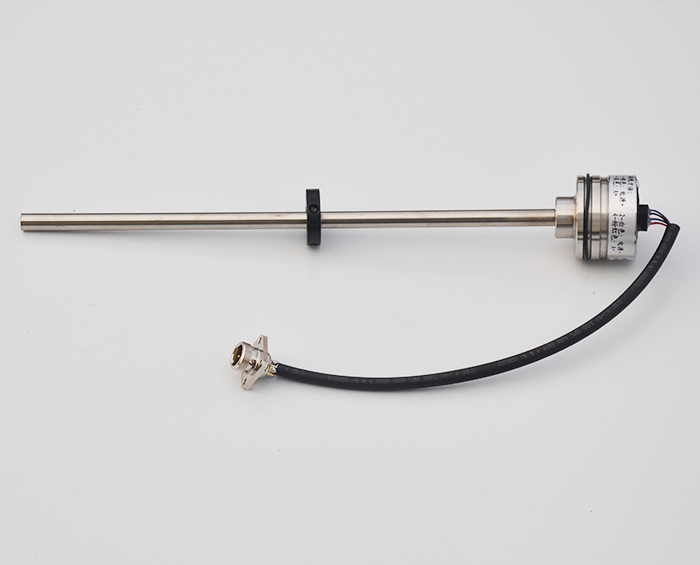

LH系列-行走机械 紧凑型
2015-01-19 1019
产品特点：
LH系列全内置紧凑型产品，电子头尺寸仅
传感器可选输出信号包括：电流 4~20mA（正、反向）和电压 0~10V（正、反向），可广泛应用于工程机械、行走机械、动力机械等场合。
技术参数：
| 模拟量输出 | |
|---|---|
| 项目名称 | 规格/参数 |
| 测量范围 | 50-2500mm |
| 输出信号 | 4~20mA;0~10V |
| 分 辨 率 | 16位D/A |
| 非线性度 | ＜±0.04％F.S. |
| 重复精度 | ＜±0.005％F.S. |
| 响应频率 | 与量程相关 |
| 工作电压 | 24VDC （-15/+20%） |
| 工作温度 | - 40℃～+85℃ |
| 防护能力 | IP67，测杆耐压：35MPa连续/70MPa峰值 |
| 安装方式 | 内置安装，端面法兰，配6个M6X16专用螺钉 |
外形尺寸：
| 电缆输出 |
|---|
 |
 |
电气连接：
| 模拟量输出 | 针号 | 线色 | |
|---|---|---|---|
|
仅提供直出电缆产品 |
1 | 灰 | 信号输出，4-20MA；0-10VDC |
| 2 | 粉 | 信号地 | |
| 3 | 棕 | +24VDC（±10%） | |
| 4 | 白 | 直流电源地 | |
| 常用磁环 | ||
|---|---|---|
 |
 |
 |
| OD33磁环 | OD25.4磁环 | OD17.4磁环 |
| 厚度8mm | 厚度8mm | 厚度8mm |
