FR系列-柔性测杆式
2015-01-20 2391
产品特点：
FR 系列柔性测杆式液位传感器，是针对大量程（5
— 抗干扰能力强
— 环境耐受性好（IP68）
— 超高精度
— 可双界面液位测量（油/气、油/水）
— 可集成温度测量（最多8个温度测点）
技术参数：
| 模拟量输出 | SSI输出 | |
|---|---|---|
| 项目名称 | 规格/参数 | 规格/参数 |
| 测量范围 | 5000-22000mm | 5000-22000mm |
| 输出信号 | 4~20mADC; 0~10VDC | Modbus RS485 |
| 分 辨 率 | 16位D/A | 0.1mm |
| 非线性度 | ＜±0.05％F.S. | ＜±0.05％F.S. |
| 迟 滞 | ＜±0.002％F.S. | ＜±0.002％F.S. |
| 温度系数 | 0.007%F.S./℃ | |
| 工作电压 | 24VDC （-15/+20%） | |
| 工作温度 | - 40℃～+85℃ | |
| 防护能力 | 普通型、隔爆型、本安型 | |
| 安装方式 | 螺纹安装，，安装法兰（可选） | |
外形尺寸：
| 安装示意 | |
|---|---|
 |

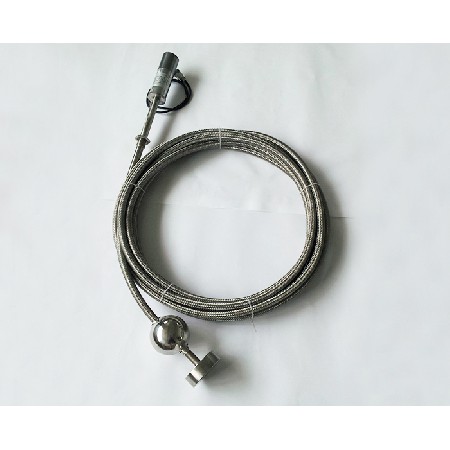

FR系列柔性测杆式液位传感器，最大量程可达22米，测杆外部有聚四氟乙烯保护套，传感器通过法兰的安装于灌顶，法兰配有安装位置调节装置，可在一定范围内对传感器的量程进行调整。传感器首、末端有测量盲区，安装时需要考虑。 |
| 法兰尺寸 | |||
|---|---|---|---|
 |
法兰代码 | FL-1 | FL-2 |
| 法兰规格 | DN80-PN2.0MPa | DN80-PN5.0MPa | |
| D | 190 | 210 | |
| X | 127 | 127 | |
| K | 152.5 | 168.5 | |
| H | 24 | 29 | |
| n-Фd | 4-Ф18 | 8-Ф22 | |
| C | 2 | 2 | |
| 执行标准 | GB9123.1-2000 | GB9123.1-2000 | |
| 模拟量输出 | 针号 | 线色 | 定义 | Modbus输出 | 针号 | 线色 | 定义 |
|---|---|---|---|---|---|---|---|
 |
1 | 灰 | 信号输出：4-20mA，0-10V |
 |
1 | 灰 | A（RS485） |
| 2 | 粉 | 信号地 | 2 | 粉 | B（RS485） | ||
| 3 | 棕 | +24VDC（±10%） | 3 | 棕 | +24VDC（±10%） | ||
| 4 | 白 | 直流电源地 | 4 | 白 | 直流电源地 |
